jvm-内存结构讲解

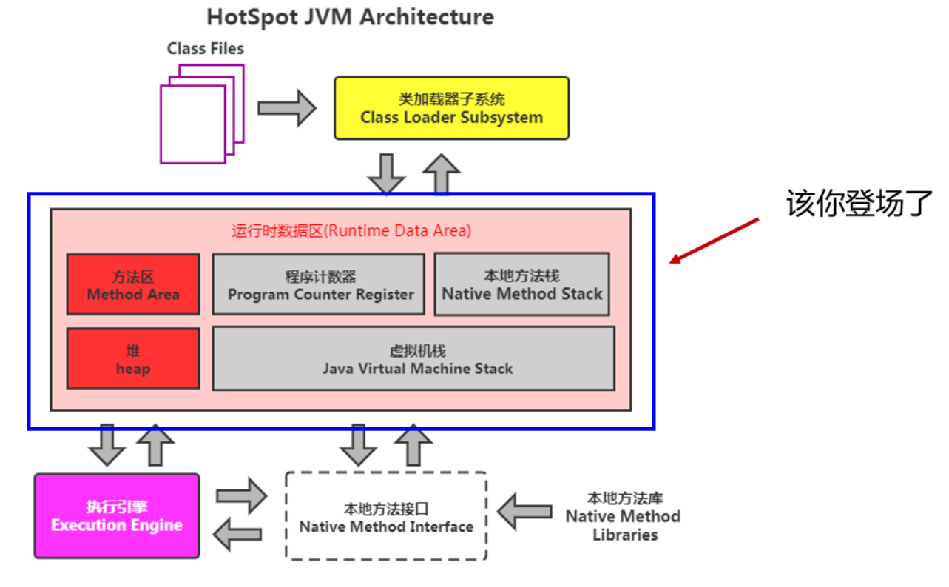

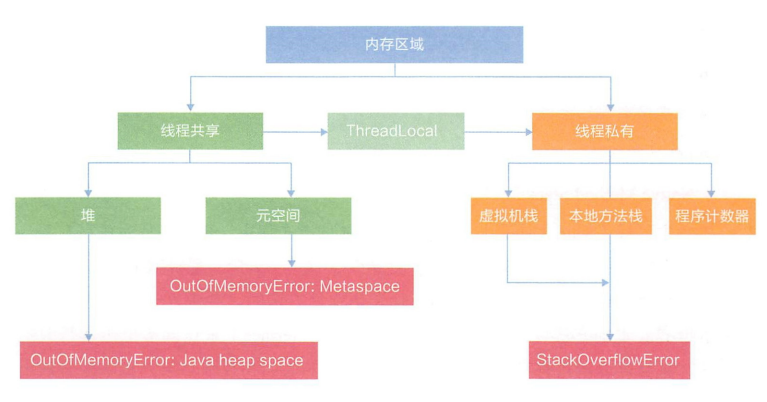

内存结构图

• 线程私有：程序计数器、虚拟机栈、本地方法区
• 线程共享：堆、方法区, 堆外内存（Java7的永久代或JDK8的元空间、代码缓存）

1、程序计数器

程序计数寄存器（Program Counter Register），Register 的命名源于 CPU 的寄存器，寄存器存储指令相关的线程信息，CPU 只有把数据装载到寄存器才能够运行。

这里，并非是广义上所指的物理寄存器，叫程序计数器（或PC计数器或指令计数器）会更加贴切，并且也不容易引起一些不必要的误会。JVM 中的 PC 寄存器是对物理 PC 寄存器的一种抽象模拟。

程序计数器是一块较小的内存空间，可以看作是当前线程所执行的字节码的行号指示器。

1.1作用：

PC 寄存器用来存储指向下一条指令的地址，即将要执行的指令代码。由执行引擎读取下一条指令。

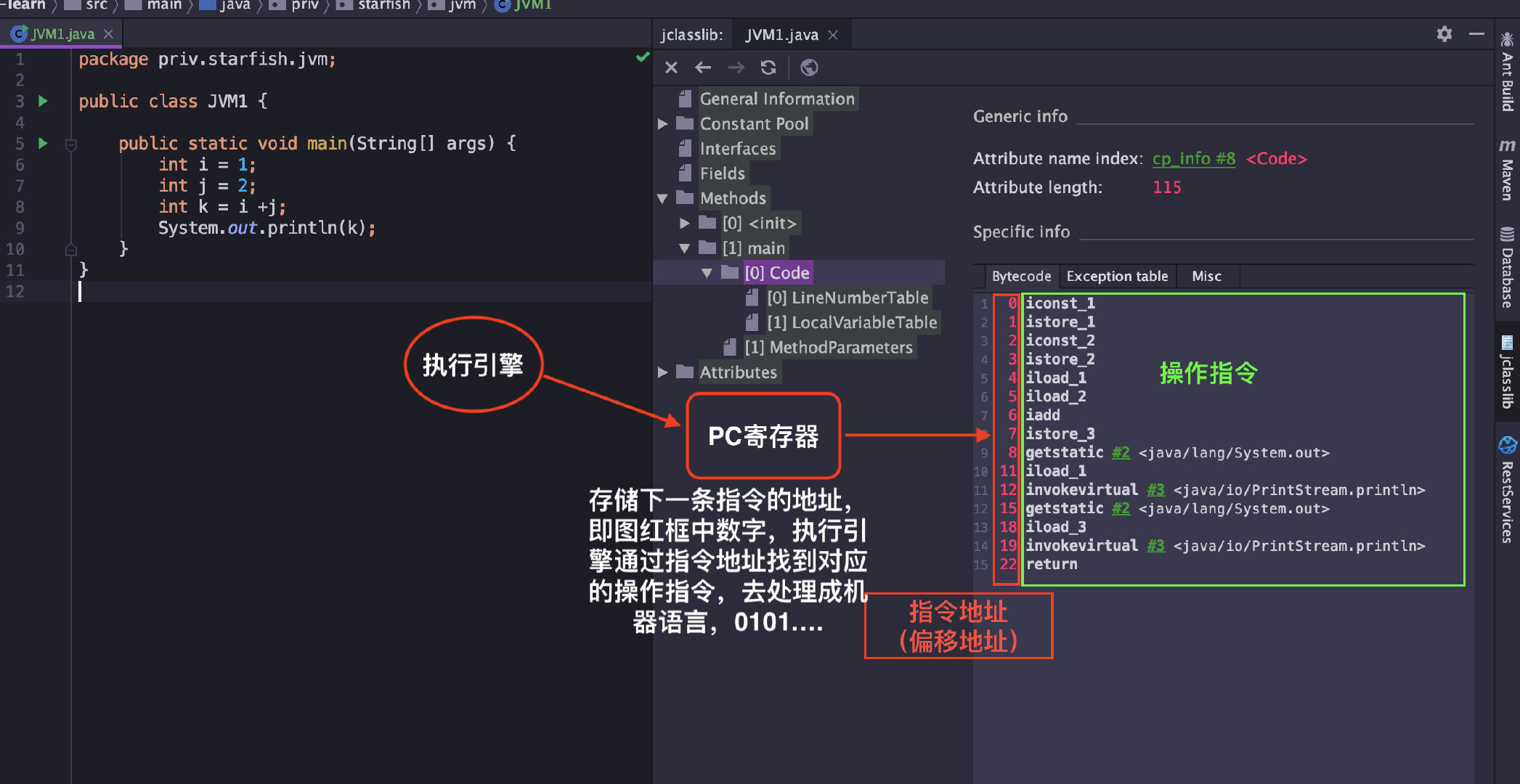

（分析：进入class文件所在目录，执行 javap -v xx.class 反解析（或者通过 IDEA 插件 Jclasslib 直接查看，上图），可以看到当前类对应的Code区（汇编指令）、本地变量表、异常表和代码行偏移量映射表、常量池等信息。）

1.2概述

通过下面两个问题，理解下PC计数器

• 使用PC寄存器存储字节码指令地址有什么用呢？为什么使用PC寄存器记录当前线程的执行地址呢？

因为CPU需要不停的切换各个线程，这时候切换回来以后，就得知道接着从哪开始继续执行。JVM的字节码解释器就需要通过改变PC寄存器的值来明确下一条应该执行什么样的字节码指令。

• PC寄存器为什么会被设定为线程私有的？

多线程在一个特定的时间段内只会执行其中某一个线程方法，CPU会不停的做任务切换，这样必然会导致经常中断或恢复。为了能够准确的记录各个线程正在执行的当前字节码指令地址，所以为每个线程都分配了一个PC寄存器，每个线程都独立计算，不会互相影响。

相关总结如下：

• 它是一块很小的内存空间，几乎可以忽略不计。也是运行速度最快的存储区域
• 在 JVM 规范中，每个线程都有它自己的程序计数器，是线程私有的，生命周期与线程的生命周期一致
• 任何时间一个线程都只有一个方法在执行，也就是所谓的当前方法。如果当前线程正在执行的是 Java 方法，程序计数器记录的是 JVM 字节码指令地址，如果是执行 native 方法，则是未指定值（undefined）
• 它是程序控制流的指示器，分支、循环、跳转、异常处理、线程恢复等基础功能都需要依赖这个计数器来完成
• 字节码解释器工作时就是通过改变这个计数器的值来选取下一条需要执行的字节码指令
• 它是唯一一个在 JVM 规范中没有规定任何 OutOfMemoryError 情况的区域

2、虚拟机栈

2.1概述

2.1.1与程序计数器一样，Java 虚拟机栈（后文简称栈）也是线程私有的，它的生命周期和线程相同，随着线程的创建而创建，随着线程的死亡而死亡主管Java程序的运行，它保存方法的局部变量(8种基本数据类型、对象的引用地址)、部分结果，并参与方法的调用和返回。

• 局部变量 vs 成员变量(或属性)
• 基本数据变量 vs 引用类型变量（类、数组、接口）

即：栈解决程序的运行问题，即程序如何执行，或者说如何处理数据。堆解决的是数据存储的问题，即数据怎么放、放在哪儿。

栈由一个个栈帧组成，而每个栈帧中都拥有：局部变量表、操作数栈、动态链接、方法返回地址。和数据结构上的栈类似，两者都是先进后出的数据结构，只支持出栈和入栈两种操作。

2.1.2栈不存在GC存在OOM

2.1.3栈中可能出现的异常

StackOverFlowError？OutOfMemoryError？

• 如果采用固定大小的Java虚拟机栈，那每一个线程的Java虚拟机栈容量可以在线程创建的时候独立选定。如果线程请求分配的栈容量超过Java虚拟机栈允许的最大容量，Java虚拟机将会抛出一个 StackOverflowError 异常。
• 如果Java虚拟机栈可以动态扩展，并且在尝试扩展的时候无法申请到足够的内存，或者在创建新的线程时没有足够的内存去创建对应的虚拟机栈，那Java虚拟机将会抛出—个 OutOfMemoryError 异常。

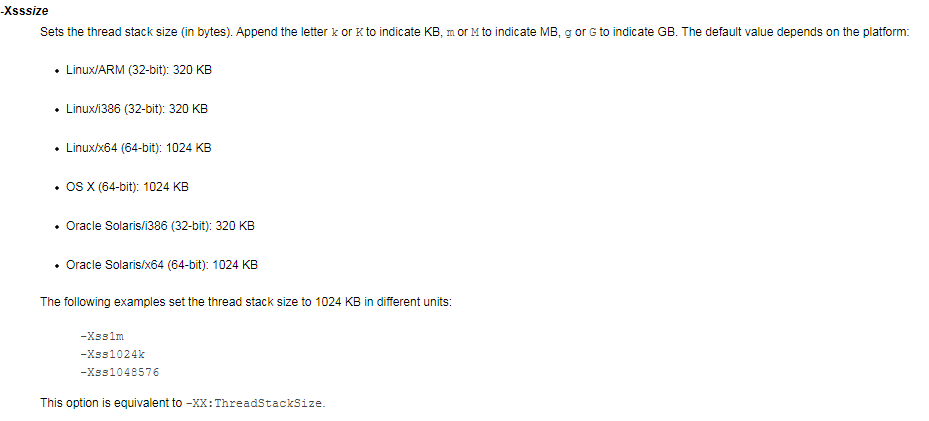

2.1.4设置栈的大小

-Xss size (即：-XX:ThreadStackSize)

• 一般默认为512k-1024k，取决于操作系统。
• 栈的大小直接决定了函数调用的最大可达深度。

2.2栈的单位（栈帧）

每个线程都有自己的栈，栈中的数据都是以栈帧（Stack Frame）的格式存在。

方法和栈桢之间存在怎样的关系？

• 在这个线程上正在执行的每个方法都各自对应一个栈帧（Stack Frame）。
• 栈帧是一个内存区块，是一个数据集，维系着方法执行过程中的各种数据信息。

2.3栈帧内部结构

2.3.1局部变量表

• 局部变量表也被称之为局部变量数组或本地变量表
• 定义为一个数字数组，主要用于存储方法参数和定义在方法体内的局部变量，这些数据类型包括各类基本数据类型(8种)、对象引用（reference），以及returnAddress类型。
• 局部变量表所需的容量大小是在编译期确定下来的，并保存在方法的Code属性的maximum local variables数据项中。在方法运行期间是不会改变局部变量表的大小的。
• 方法嵌套调用的次数由栈的大小决定。一般来说，栈越大，方法嵌套调用次数越多。对一个函数而言，它的参数和局部变量越多，使得局部变量表膨胀，它的栈帧就越大，以满足方法调用所需传递的信息增大的需求。进而函数调用就会占用更多的栈空间，导致其嵌套调用次数就会减少。
• 局部变量表中的变量只在当前方法调用中有效。在方法执行时，虚拟机通过使用局部变量表完成参数值到参数变量列表的传递过程。当方法调用结束后，随着方法栈帧的销毁，局部变量表也会随之销毁。

关于Solt理解

• 局部变量表，最基本的存储单元是Slot（变量槽）
• 在局部变量表里，32位以内的类型只占用一个slot（包括returnAddress类型），64位的类型（long和double)占用两个slot。
  • byte 、short 、char 在存储前被转换为int，boolean 也被转换为int，0 表示false ，非0 表示true。
  • long 和double 则占据两个Slot。
• JVM会为局部变量表中的每一个Slot都分配一个访问索引，通过这个索引即可成功访问到局部变量表中指定的局部变量值
• 当一个实例方法被调用的时候，它的方法参数和方法体内部定义的局部变量将会按照顺序被复制到局部变量表中的每一个Slot上
• 如果需要访问局部变量表中一个64bit的局部变量值时，只需要使用前一个索引即可。(比如：访问long或double类型变量）
• 如果当前帧是由构造方法或者实例方法创建的，那么该对象引用this将会存放在index为0的slot处，其余的参数按照参数表顺序继续排列。

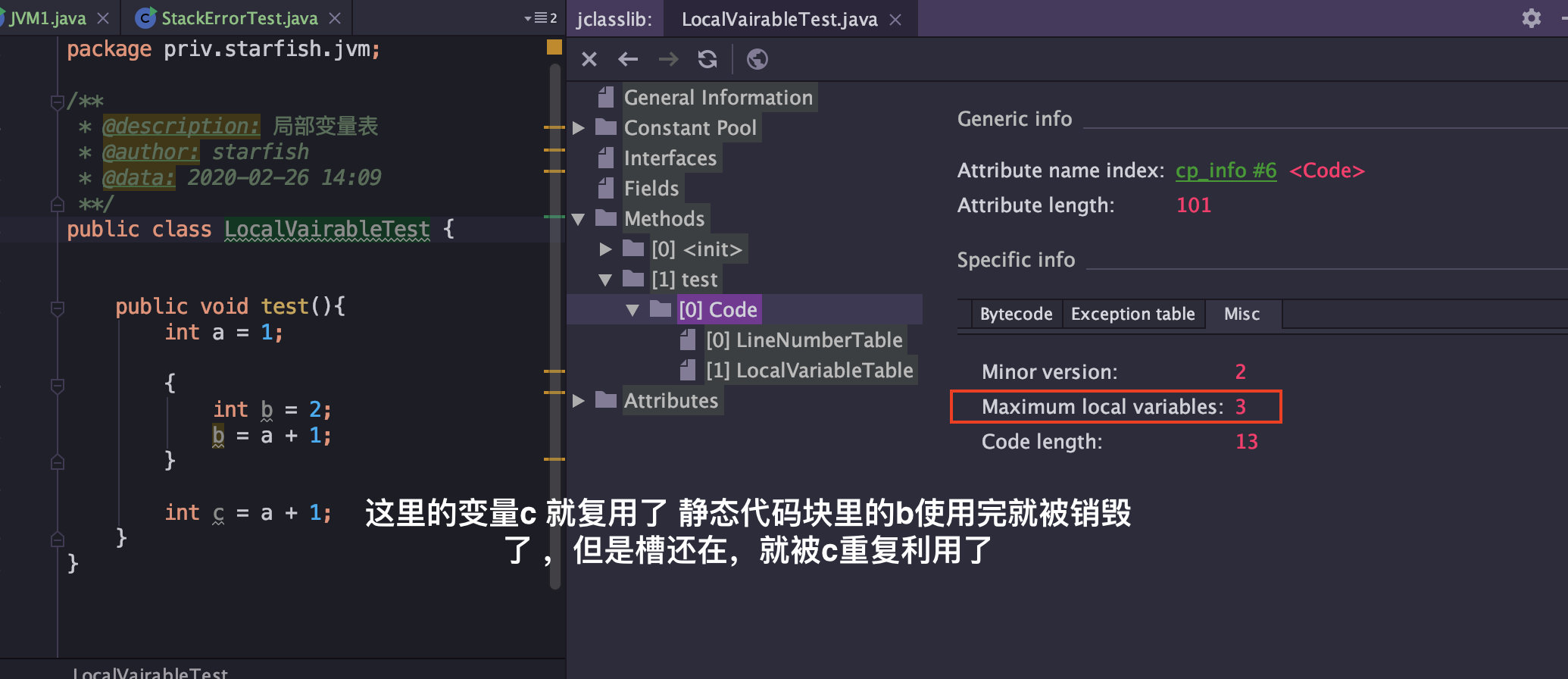

• 栈帧中的局部变量表中的槽位是可以重用的，如果一个局部变量过了其作用域，那么在其作用域之后申明的新的局部变量就很有可能会复用过期局部变量的槽位，从而达到节省资源的目的。

• 在栈帧中，与性能调优关系最为密切的就是局部变量表。在方法执行时，虚拟机使用局部变量表完成方法的传递
• 局部变量表中的变量也是重要的垃圾回收根节点，只要被局部变量表中直接或间接引用的对象都不会被回收

2.3.2操作数栈

概念：

• 我们说Java虚拟机的解释引擎是基于栈的执行引擎，其中的栈指的就是操作数栈。
• 每一个独立的栈帧中除了包含局部变量表以外，还包含一个后进先出（Last-In-First-Out）的操作数栈，也可以称之为表达式栈（Expression Stack）。
• 操作数栈就是JVM执行引擎的一个工作区，当一个方法刚开始执行的时候，一个新的栈帧也会随之被创建出来，这个方法的操作数栈是空的。
• 每一个操作数栈都会拥有一个明确的栈深度用于存储数值，其所需的最大深度在编译期就定义好了，保存在方法的Code属性中，为max_stack的值。
• 栈中的任何一个元素都是可以任意的Java数据类型。
  • 32bit的类型占用一个栈单位深度
  • 64bit的类型占用两个栈单位深度
• 操作数栈，在方法执行过程中，根据字节码指令，并非采用访问索引的方式来进行数据访问的，而是只能通过标准的入栈（push）和出栈（pop）操作，往栈中写入数据或提取数据来完成一次数据访问。
• 某些字节码指令将值压入操作数栈，其余的字节码指令将操作数取出栈。使用它们后再把结果压入栈。比如：执行复制、交换、求和等操作
• 如果被调用的方法带有返回值的话，其返回值将会被压入当前栈帧的操作数栈中，并更新PC寄存器中下一条需要执行的字节码指令。

栈顶缓存技术

• 前面提过，基于栈式架构的虚拟机所使用的零地址指令更加紧凑，但完成一项操作的时候必然需要使用更多的入栈和出栈指令，这同时也就意味着将需要更多的指令分派（instruction dispatch）次数和内存读/写次数。
• 由于操作数是存储在内存中的，因此频繁地执行内存读/写操作必然会影响执行速度。为了解决这个问题，HotSpot JVM的设计者们提出了栈顶缓存（ToS，Top-of-Stack Cashing）技术，将栈顶元素全部缓存在物理CPU的寄存器中，以此降低对内存的读/写次数，提升执行引擎的执行效率。

2.3.3动态链接

• 每一个栈帧内部都包含一个指向运行时常量池中该栈帧所属方法的引用。包含这个引用的目的就是为了支持当前方法的代码能够实现动态链接（Dynamic Linking）。比如：invokedynamic指令

• 在Java源文件被编译到字节码文件中时，所有的变量和方法引用都作为符号引用（Symbolic Reference）保存在class文件的常量池里。比如：描述一个方法调用了另外的其他方法时，就是通过常量池中指向方法的符号引用来表示的，那么动态链接的作用就是为了将这些符号引用转换为调用方法的直接引用。

2.3.4方法返回地址

• 存放调用该方法的pc寄存器的值。

• 一个方法的结束，有两种方式：

  • 正常执行完成
  • 出现未处理的异常，非正常退出

• 无论通过哪种方式退出，在方法退出后都返回到该方法被调用的位置。方法正常退出时，调用者的pc计数器的值作为返回地址，即调用该方法的指令的下一条指令的地址。而通过异常退出的，返回地址是要通过异常表来确定，栈帧中一般不会保存这部分信息。

3、本地方法接口和本地本地方法栈

3.1 本地方法接口

简单的讲，一个 Native Method 就是一个 Java 调用非 Java 代码的接口。我们知道的 Unsafe 类就有很多本地方法。

为什么要使用本地方法（Native Method）?

Java 使用起来非常方便，然而有些层次的任务用 Java 实现起来也不容易，或者我们对程序的效率很在意时，问题就来了

• 与 Java 环境外交互：有时 Java 应用需要与 Java 外面的环境交互，这就是本地方法存在的原因。
• 与操作系统交互：JVM 支持 Java 语言本身和运行时库，但是有时仍需要依赖一些底层系统的支持。通过本地方法，我们可以实现用 Java 与实现了 jre 的底层系统交互， JVM 的一些部分就是 C 语言写的。
• Sun's Java：Sun的解释器就是C实现的，这使得它能像一些普通的C一样与外部交互。jre大部分都是用 Java 实现的，它也通过一些本地方法与外界交互。比如，类 java.lang.Thread 的 setPriority() 的方法是用Java 实现的，但它实现调用的是该类的本地方法 setPrioruty()，该方法是C实现的，并被植入 JVM 内部。

3.2 本地方法栈（Native Method Stack）

• Java 虚拟机栈用于管理 Java 方法的调用，而本地方法栈用于管理本地方法的调用
• 本地方法栈也是线程私有的
• 允许线程固定或者可动态扩展的内存大小
  • 如果线程请求分配的栈容量超过本地方法栈允许的最大容量，Java 虚拟机将会抛出一个 StackOverflowError 异常
  • 如果本地方法栈可以动态扩展，并且在尝试扩展的时候无法申请到足够的内存，或者在创建新的线程时没有足够的内存去创建对应的本地方法栈，那么 Java虚拟机将会抛出一个OutofMemoryError异常
• 本地方法是使用 C 语言实现的
• 它的具体做法是 Native Method Stack 中登记 native 方法，在 Execution Engine 执行时加载本地方法库当某个线程调用一个本地方法时，它就进入了一个全新的并且不再受虚拟机限制的世界。它和虚拟机拥有同样的权限。
• 本地方法可以通过本地方法接口来访问虚拟机内部的运行时数据区，它甚至可以直接使用本地处理器中的寄存器，直接从本地内存的堆中分配任意数量的内存
• 并不是所有 JVM 都支持本地方法。因为 Java 虚拟机规范并没有明确要求本地方法栈的使用语言、具体实现方式、数据结构等。如果 JVM 产品不打算支持 native 方法，也可以无需实现本地方法栈
• 在 Hotspot JVM 中，直接将本地方法栈和虚拟机栈合二为一

4、堆

4.1概述

• 一个JVM实例只存在一个堆内存，堆也是Java内存管理的核心区域。
• Java 堆区在JVM启动的时候即被创建，其空间大小也就确定了。是JVM管理的最大一块内存空间。 堆内存的大小是可以调节的。
• 《Java虚拟机规范》规定，堆可以处于物理上不连续的内存空间中，但在逻辑上它应该被视为连续的。
• 堆，是GC ( Garbage Collection，垃圾收集器）执行垃圾回收的重点区域。
• 在方法结束后，堆中的对象不会马上被移除，仅仅在垃圾收集的时候才会被移除。

4.2堆内部结构

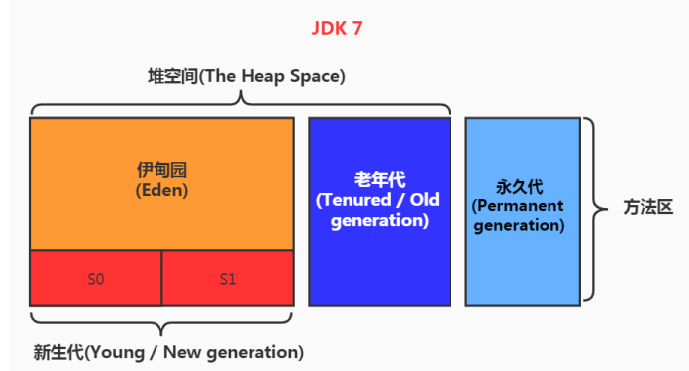

Java 7及之前堆内存逻辑上分为三部分：新生区+养老区+永久区

• Young Generation Space 新生区 Young/New
  • 又被划分为Eden区和Survivor区
• Tenure generation space 养老区 Old/Tenure
• Permanent Space 永久区 Perm

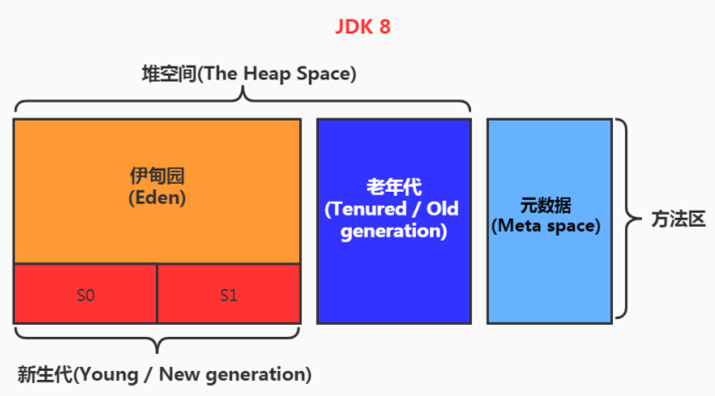

Java 8及之后堆内存逻辑上分为三部分：新生区+养老区+元空间

• Young Generation Space 新生区 Young/New
  • 又被划分为Eden区和Survivor区
• Tenure generation space 养老区 Old/Tenure
• Meta Space 元空间 Meta

JDK 8 版本之后 PermGen(永久) 已被 Metaspace(元空间) 取代，JDK1.8 之前是占用 JVM 内存，JDK1.8 之后直接使用物理内存

4.2.1 年轻代老年代

• 存储在JVM中的Java对象可以被划分为两类：
  • 一类是生命周期较短的瞬时对象，这类对象的创建和消亡都非常迅速
  • 另外一类对象的生命周期却非常长，在某些极端的情况下还能够与JVM的生命周期保持一致。
• Java堆区进一步细分的话，可以划分为年轻代（YoungGen）和老年代（OldGen）
• 其中年轻代又可以划分为Eden空间、Survivor0空间和Survivor1空间（有时也叫做from区、to区）。

• 几乎所有的Java对象都是在Eden区被new出来的。
• 绝大部分的Java对象的销毁都在新生代进行了。
  • IBM 公司的专门研究表明，新生代中 80% 的对象都是“朝生夕死”的。

4.3设置堆内存大小

Java 堆用于存储 Java 对象实例，那么堆的大小在 JVM 启动的时候就确定了，我们可以通过 -Xmx 和 -Xms 来设定

• -Xms 用来表示堆的起始内存，等价于 -XX:InitialHeapSize
• -Xmx 用来表示堆的最大内存，等价于 -XX:MaxHeapSize

如果堆的内存大小超过 -Xmx 设定的最大内存， 就会抛出 OutOfMemoryError 异常。

我们通常会将 -Xmx 和 -Xms 两个参数配置为相同的值，其目的是为了能够在垃圾回收机制清理完堆区后不再需要重新分隔计算堆的大小，从而提高性能

• 默认情况下，初始堆内存大小为：电脑内存大小/64
• 默认情况下，最大堆内存大小为：电脑内存大小/4

可以通过代码获取到我们的设置值

public static void main(String[] args) {

  //返回 JVM 堆大小
  long initalMemory = Runtime.getRuntime().totalMemory() / 1024 /1024;
  //返回 JVM 堆的最大内存
  long maxMemory = Runtime.getRuntime().maxMemory() / 1024 /1024;

  System.out.println("-Xms : "+initalMemory + "M");
  System.out.println("-Xmx : "+maxMemory + "M");

  System.out.println("系统内存大小：" + initalMemory * 64 / 1024 + "G");
  System.out.println("系统内存大小：" + maxMemory * 4 / 1024 + "G");
}

当然也可以模拟 OOM：

public class OOMTest {
    public static void main(String[] args) {
        ArrayList<Picture> list = new ArrayList<>();
        while(true){
//            try {
//                Thread.sleep(20);
//            } catch (InterruptedException e) {
//                e.printStackTrace();
//            }
            list.add(new Picture(new Random().nextInt(1024 * 1024)));
        }
    }
}

4.4对象在堆中的生命周期

1. 在 JVM 内存模型的堆中，堆被划分为新生代和老年代
   • 新生代又被进一步划分为 Eden区 和 Survivor区，Survivor 区由 From Survivor 和 To Survivor 组成
2. 当创建一个对象时，对象会被优先分配到新生代的 Eden 区
   • 此时 JVM 会给对象定义一个对象年轻计数器（-XX:MaxTenuringThreshold）
3. 当 Eden 空间不足时，JVM 将执行新生代的垃圾回收（Minor GC）
   • JVM 会把存活的对象转移到 Survivor 中，并且对象年龄 +1
   • 对象在 Survivor 中同样也会经历 Minor GC，每经历一次 Minor GC，对象年龄都会+1
4. 如果分配的对象超过了-XX:PetenureSizeThreshold，对象会直接被分配到老年代

4.5对象分配过程

4.5.1对象分配金句

• 针对幸存者s0,s1区的总结：复制之后有交换，谁空谁是to.
• 关于垃圾回收：
  • 频繁在新生区收集
  • 很少在养老区收集
  • 几乎不在永久区/元空间收集

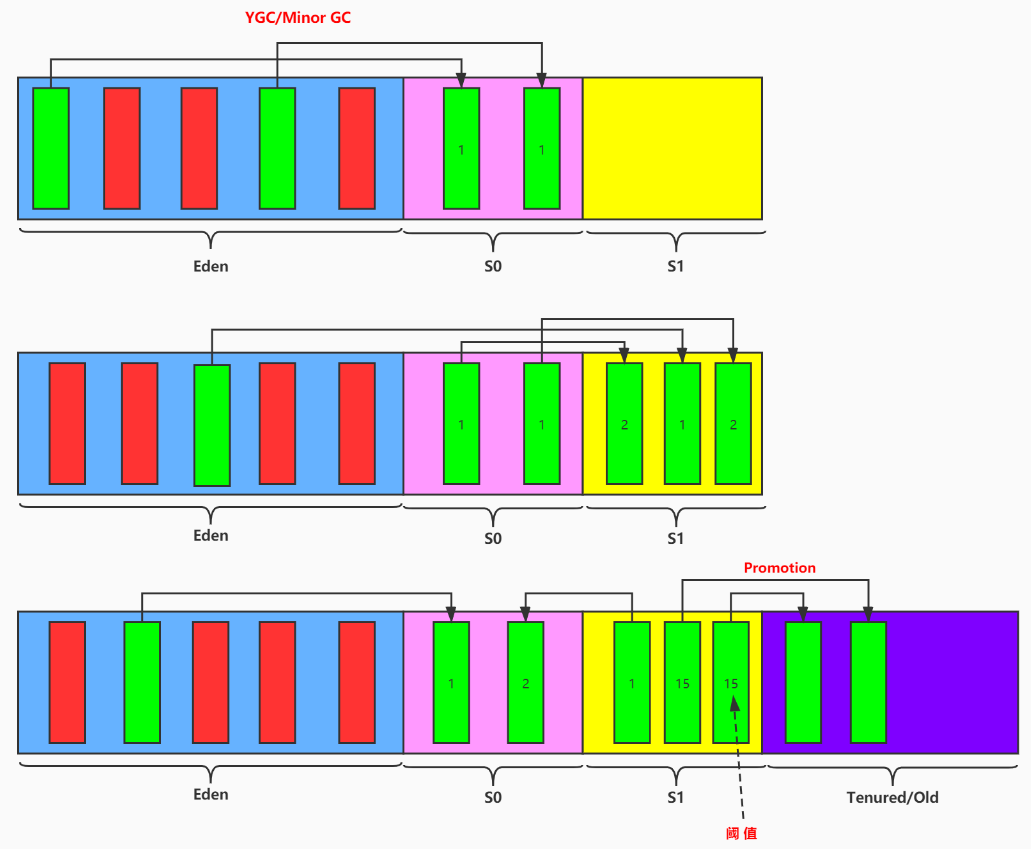

4.5.2过程剖析

1. new的对象先放伊甸园区。此区有大小限制。
2. 当伊甸园（Eden）的空间填满时，程序又需要创建对象，JVM的垃圾回收器将对伊甸园区进行垃圾回收(Minor GC/YGC)，将伊甸园区中的不再被其他对象所引用的对象进行销毁。再加载新的对象放到伊甸园区
3. 然后将伊甸园中的剩余对象移动到幸存者0区。
4. 如果再次触发垃圾回收，此时上次幸存下来的放到幸存者0区的，如果没有回收，就会放到幸存者1区。
5. 如果再次经历垃圾回收，此时会重新放回幸存者0区，接着再去幸存者1区。
6. 啥时候能去养老区呢？可以设置次数。默认是15次。可以设置参数：-XX:MaxTenuringThreshold=N 设置对象晋升老年代的年龄阈值。
7. 在养老区，相对悠闲。当养老区内存不足时，再次触发GC：Major GC，进行养老区的内存清理。
8. 若养老区执行了Major GC之后发现依然无法进行对象的保存，就会产生OOM异常

4.5.3内存分配原装

• 针对不同年龄段的对象分配原则如下所示：
• 优先分配到Eden
• 大对象直接分配到老年代
  • 尽量避免程序中出现过多的大对象
• 长期存活的对象分配到老年代
• 动态对象年龄判断
  • 如果Survivor 区中相同年龄的所有对象大小的总和大于Survivor空间的一半，年龄大于或等于该年龄的对象可以直接进入老年代，无须等到 MaxTenuringThreshold 中要求的年龄。
• 空间分配担保
  • -XX:HandlePromotionFailure

4.6GC垃圾回收简介

Minor GC、Major GC、Full GC

JVM 在进行 GC 时，并非每次都对堆内存（新生代、老年代；方法区）区域一起回收的，大部分时候回收的都是指新生代。

针对 HotSpot VM 的实现，它里面的 GC 按照回收区域又分为两大类：部分收集（Partial GC），整堆收集（Full GC）

• 部分收集：不是完整收集整个 Java 堆的垃圾收集。其中又分为：
  • 新生代收集（Minor GC/Young GC）：只是新生代的垃圾收集
  • 老年代收集（Major GC/Old GC）：只是老年代的垃圾收集
    • 目前，只有 CMS GC 会有单独收集老年代的行为
    • 很多时候 Major GC 会和 Full GC 混合使用，需要具体分辨是老年代回收还是整堆回收
  • 混合收集（Mixed GC）：收集整个新生代以及部分老年代的垃圾收集
    • 目前只有 G1 GC 会有这种行为
• 整堆收集（Full GC）：收集整个 Java 堆和方法区的垃圾

4.6TLAB

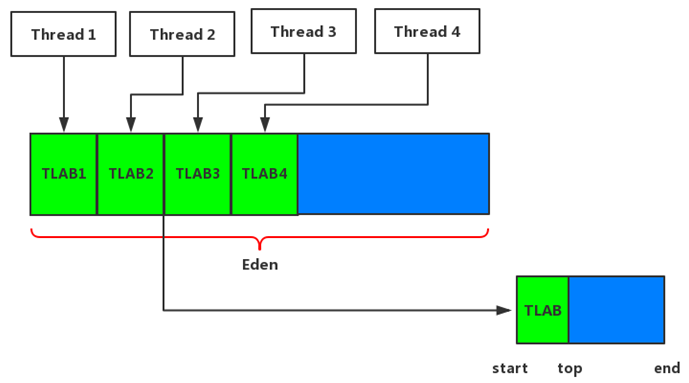

4.6.1什么是TLAB

• 从内存模型而不是垃圾收集的角度，对Eden区域继续进行划分，JVM为每个线程分配了一个私有缓存区域，它包含在Eden空间内。
• 所有OpenJDK衍生出来的JVM都提供了TLAB的设计。

4.6.2为什么需要TLAB

• 堆区是线程共享区域，任何线程都可以访问到堆区中的共享数据
• 由于对象实例的创建在JVM中非常频繁，因此在并发环境下在堆区中划分内存空间是线程不安全的
• 为避免多个线程操作同一地址，需要使用加锁等机制，进而影响分配速度。

所以，多线程同时分配内存时，使用TLAB可以避免一系列的非线程安全问题，同时还能够提升内存分配的吞吐量，因此我们可以将这种内存分配方式称之为快速分配策略。

5、方法区

方法区用于存储已被虚拟机加载的类型信息、常量、静态变量、即时编译器编译后的代码缓存等。

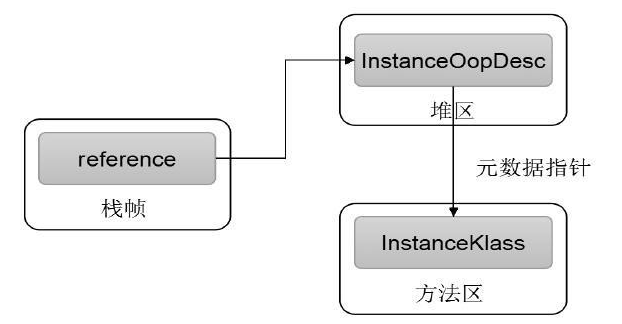

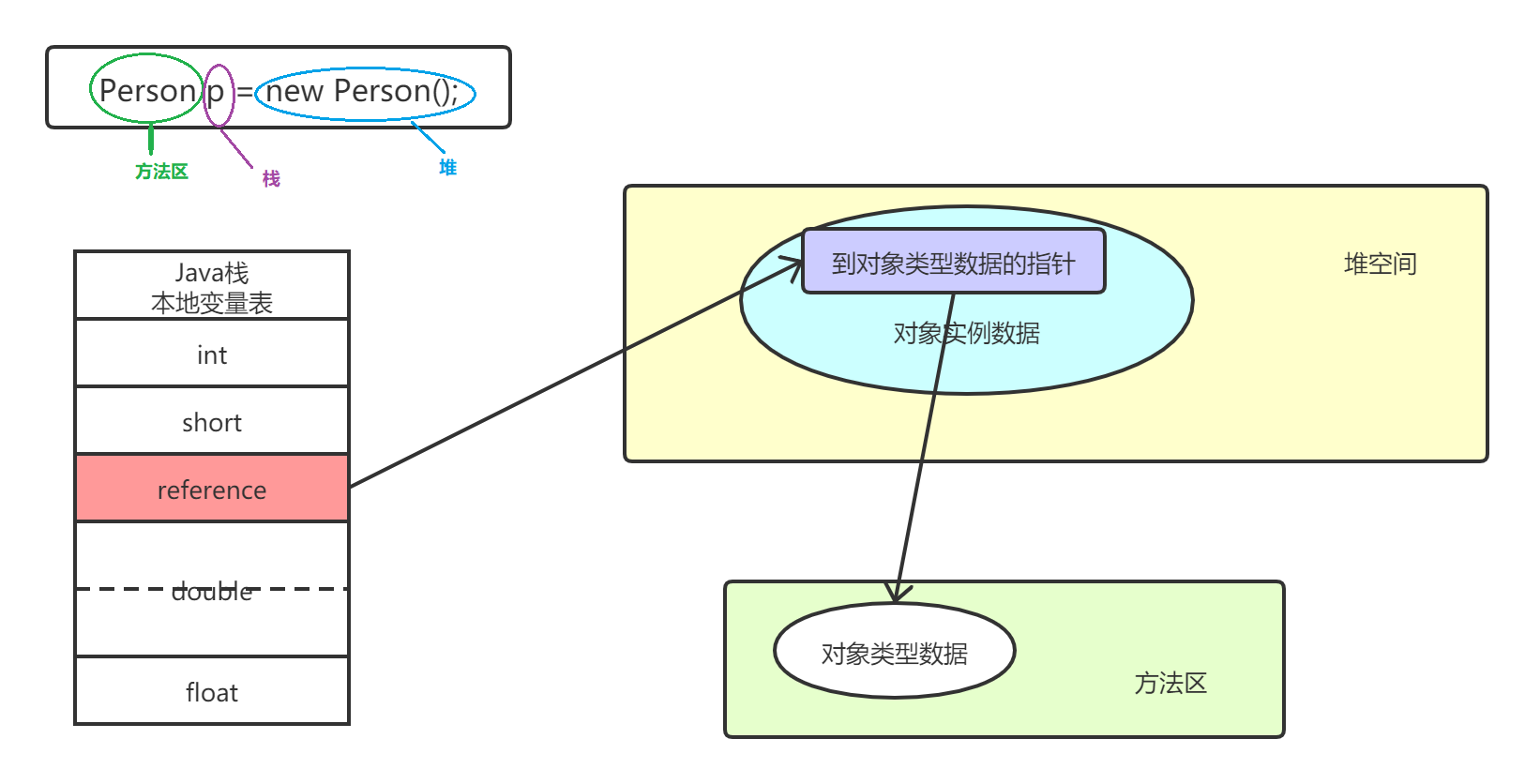

5.1栈、堆、方法区的关系

5.2方法区理解

从线程共享与否的角度来看

• 方法区（Method Area）与Java堆一样，是各个线程共享的内存区域。
• 方法区在JVM启动的时候被创建，并且它的实际的物理内存空间中和Java堆区一样都可以是不连续的。
• 方法区的大小，跟堆空间一样，可以选择固定大小或者可扩展。
• 方法区的大小决定了系统可以保存多少个类，如果系统定义了太多的类，导致方法区溢出，虚拟机同样会抛出内存溢出错误：java.lang.OutOfMemoryError: PermGen space 或者 java.lang.OutOfMemoryError: Metaspace
  • 加载大量的第三方的jar包；Tomcat部署的工程过多（30-50个）；大量动态的生成反射类
• 关闭JVM就会释放这个区域的内存。

5.3方法区都存什么

5.3.1类型信息

对每个加载的类型（类class、接口interface、枚举enum、注解annotation），JVM必须在方法区中存储以下类型信息：

• 这个类型的完整有效名称（全名=包名.类名）
• 这个类型直接父类的完整有效名(对于interface或是java.lang.Object，都没有父类)
• 这个类型的修饰符(public,abstract, final的某个子集)
• 这个类型直接接口的一个有序列表

5.3.2域（Field）信息

• JVM必须在方法区中保存类型的所有域的相关信息以及域的声明顺序。
• 域的相关信息包括： 域名称、域类型、域修饰符(public, private, protected, static, final, volatile, transient的某个子集)

5.3.3方法信息

JVM必须保存所有方法的以下信息，同域信息一样包括声明顺序 ：

• 方法名称
• 方法的返回类型(或 void)
• 方法参数的数量和类型(按顺序)
• 方法的修饰符(public, private, protected, static, final, synchronized, native, abstract的一个子集)
• 方法的字节码(bytecodes)、操作数栈、局部变量表及大小 （abstract和native方法除外）
• 异常表（abstract和native方法除外）
  • 每个异常处理的开始位置、结束位置、代码处理在程序计数器中的偏移地址、被捕获的异常类的常量池索引

5.4运行时常量池

运行时常量池（Runtime Constant Pool）是方法区的一部分，理解运行时常量池的话，我们先来说说字节码文件（Class 文件）中的常量池（常量池表）

常量池

一个有效的字节码文件中除了包含类的版本信息、字段、方法以及接口等描述信息外，还包含一项信息那就是常量池表（Constant Pool Table），包含各种字面量和对类型、域和方法的符号引用。

为什么需要常量池？

一个 Java 源文件中的类、接口，编译后产生一个字节码文件。而 Java 中的字节码需要数据支持，通常这种数据会很大以至于不能直接存到字节码里，换另一种方式，可以存到常量池，这个字节码包含了指向常量池的引用。在动态链接的时候用到的就是运行时常量池。

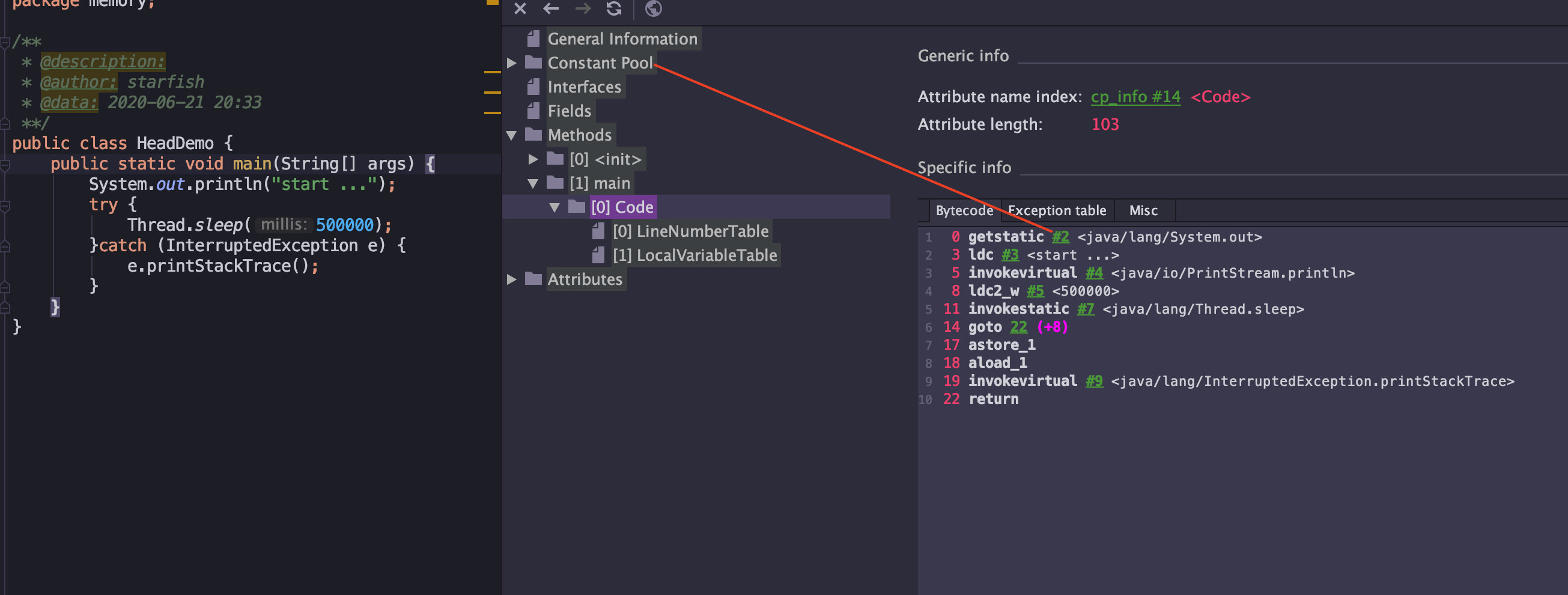

如下，我们通过 jclasslib 查看一个只有 Main 方法的简单类，字节码中的 #2 指向的就是 Constant Pool

常量池可以看作是一张表，虚拟机指令根据这张常量表找到要执行的类名、方法名、参数类型、字面量等类型。

运行时常量池

• 在加载类和结构到虚拟机后，就会创建对应的运行时常量池
• 常量池表（Constant Pool Table）是 Class 文件的一部分，用于存储编译期生成的各种字面量和符号引用，这部分内容将在类加载后存放到方法区的运行时常量池中
• JVM 为每个已加载的类型（类或接口）都维护一个常量池。池中的数据项像数组项一样，是通过索引访问的
• 运行时常量池中包含各种不同的常量，包括编译器就已经明确的数值字面量，也包括到运行期解析后才能够获得的方法或字段引用。此时不再是常量池中的符号地址了，这里换为真实地址
  • 运行时常量池，相对于 Class 文件常量池的另一个重要特征是：动态性，Java 语言并不要求常量一定只有编译期间才能产生，运行期间也可以将新的常量放入池中，String 类的 intern() 方法就是这样的
• 当创建类或接口的运行时常量池时，如果构造运行时常量池所需的内存空间超过了方法区所能提供的最大值，则 JVM 会抛出 OutOfMemoryError 异常。

5.5方法区在jdk6、7、8中的演进细节

你是否也有看不同的参考资料，有的内存结构图有方法区，有的又是永久代，元数据区，一脸懵逼的时候？

• 方法区（method area）*只是 **JVM 规范**中定义的一个*概念，用于存储类信息、常量池、静态变量、JIT编译后的代码等数据，并没有规定如何去实现它，不同的厂商有不同的实现。而永久代（PermGen）**是 **Hotspot** 虚拟机特有的概念， Java8 的时候又被**元空间**取代了，永久代和元空间都可以理解为方法区的落地实现。
• 永久代物理是堆的一部分，和新生代，老年代地址是连续的（受垃圾回收器管理），而元空间存在于本地内存（我们常说的堆外内存，不受垃圾回收器管理），这样就不受 JVM 限制了，也比较难发生OOM（都会有溢出异常）
• Java7 中我们通过-XX:PermSize 和 -xx:MaxPermSize 来设置永久代参数，Java8 之后，随着永久代的取消，这些参数也就随之失效了，改为通过-XX:MetaspaceSize 和 -XX:MaxMetaspaceSize 用来设置元空间参数
• 存储内容不同，元空间存储类的元信息，静态变量和常量池等并入堆中。相当于永久代的数据被分到了堆和元空间中
• 如果方法区域中的内存不能用于满足分配请求，则 Java 虚拟机抛出 OutOfMemoryError
• JVM 规范说方法区在逻辑上是堆的一部分，但目前实际上是与 Java 堆分开的（Non-Heap）

jdk1.6及之前	有永久代，静态变量存放在永久代上
jdk1.7	有永久代，但已经逐步“去永久代”，字符串常量池、静态变量移除，保存在堆中
jdk1.8及之后	取消永久代，类型信息、字段、方法、常量保存在本地内存的元空间，但字符串常量池、静态变量仍在堆中

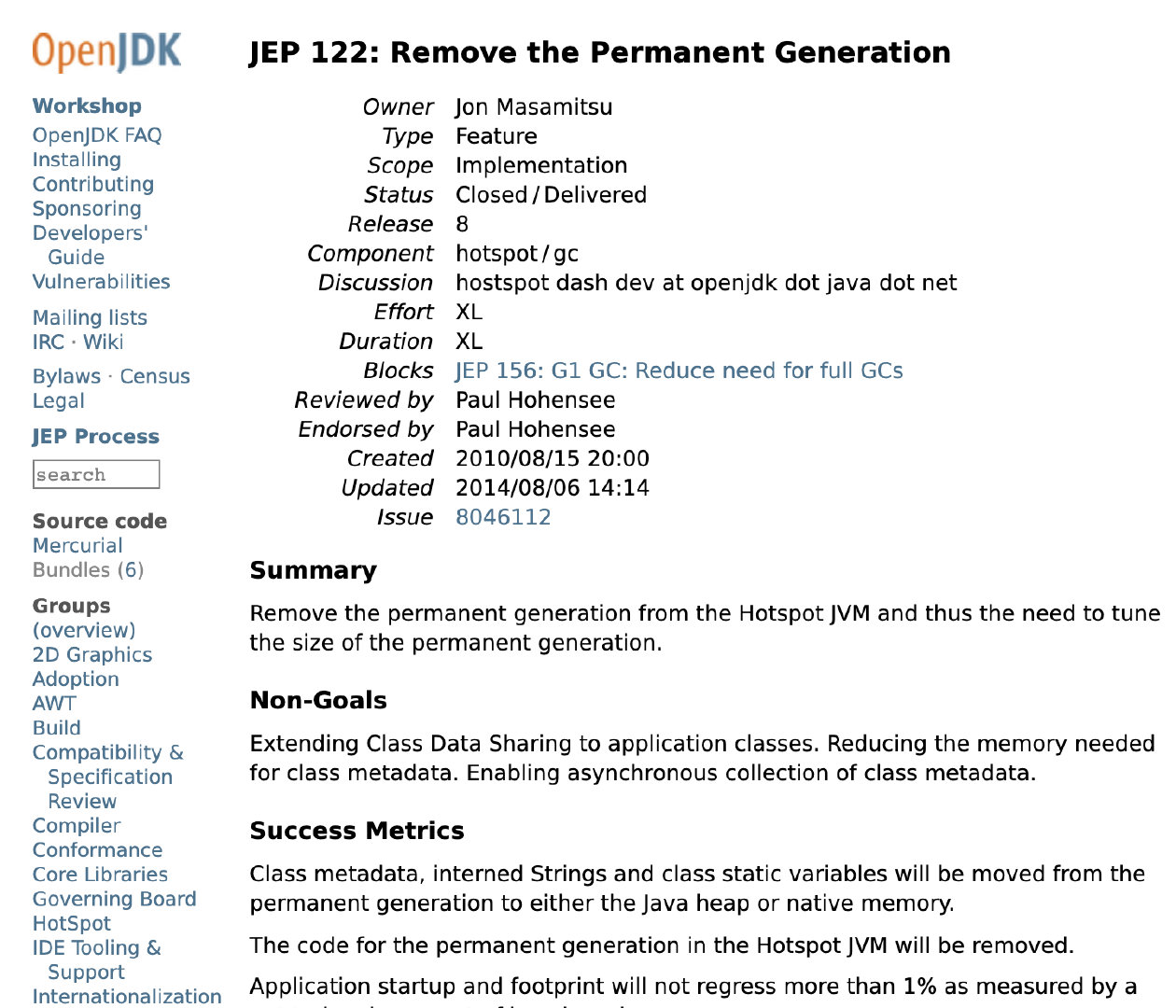

移除永久代原因

http://openjdk.java.net/jeps/122

• 为永久代设置空间大小是很难确定的。

  在某些场景下，如果动态加载类过多，容易产生 Perm 区的 OOM。如果某个实际 Web 工程中，因为功能点比较多，在运行过程中，要不断动态加载很多类，经常出现 OOM。而元空间和永久代最大的区别在于，元空间不在虚拟机中，而是使用本地内存，所以默认情况下，元空间的大小仅受本地内存限制

• 对永久代进行调优较困难

5.6方法区的垃圾回收

一般来说这个区域的回收效果比较难令人满意，尤其是类型的卸载，条件相当苛刻。但是这部分区域的回收有时又确实是必要的。以前Sun公司的Bug列表中，曾出现过的若干个严重的Bug就是由于低版本的HotSpot虚拟机对此区域未完全回收而导致内存泄漏。

方法区的垃圾收集主要回收两部分内容：常量池中废弃的常量和不再使用的类型。

• 先来说说方法区内常量池之中主要存放的两大类常量：字面量和符号引用。字面量比较接近Java语言层次的常量概念，如文本字符串、被声明为final的常量值等。而符号引用则属于编译原理方面的概念，包括下面三类常量：
  • 1、类和接口的全限定名
  • 2、字段的名称和描述符
  • 3、方法的名称和描述符
• HotSpot虚拟机对常量池的回收策略是很明确的，只要常量池中的常量没有被任何地方引用，就可以被回收。
• 回收废弃常量与回收Java堆中的对象非常类似。
• 判定一个常量是否“废弃”还是相对简单，而要判定一个类型是否属于“不再被使用的类”的条件就比较苛刻了。需要同时满足下面三个条件：
  • 该类所有的实例都已经被回收，也就是Java堆中不存在该类及其任何派生子类的实例。
  • 加载该类的类加载器已经被回收，这个条件除非是经过精心设计的可替换类加载器的场景，如OSGi、JSP的重加载等，否则通常是很难达成的。
  • 该类对应的java.lang.Class对象没有在任何地方被引用，无法在任何地方通过反射访问该类的方法。
• Java虚拟机被允许对满足上述三个条件的无用类进行回收，这里说的仅仅是“被允许”，而并不是和对象一样，没有引用了就必然会回收。关于是否要对类型进行回收，HotSpot虚拟机提供了-Xnoclassgc参数进行控制，还可以使用-verbose:class以及-XX:+TraceClassLoading -XX:+TraceClassUnloading查看类加载和卸载信息
• 在大量使用反射、动态代理、CGLib等字节码框架，动态生成JSP以及OSGi这类频繁自定义类加载器的场景中，通常都需要Java虚拟机具备类型卸载的能力，以保证不会对方法区造成过大的内存压力。

参考

• 【宋红康老师的JVM教程】https://www.bilibili.com/video/BV1PJ411n7xZ/?share_medium=web&share_source=baidu&bbid=70C99A41-7C05-4274-9794-C8ABFEBC8EAC155811infoc&ts=1601261015404
• https://www.pdai.tech/md/java/jvm/java-jvm-struct.html
